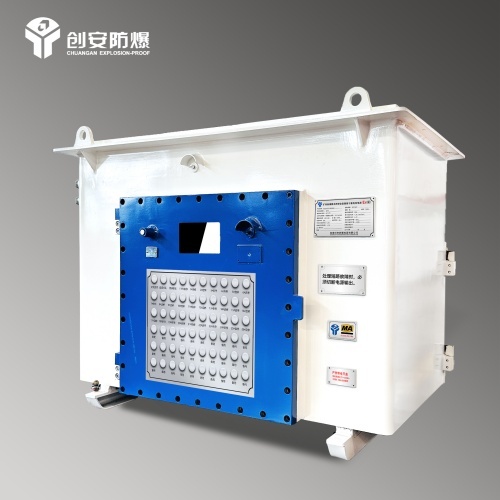

DXJL6912(3072)/220J(A)
矿用隔爆兼本安型锂离子蓄电池电源
一、产品介绍
锂离子蓄电池电源在线式交流输出锂电池电源,先进锂电池管理技术,大功率交流逆变技术、交流稳压不间断供电技术、大液晶屏显示技术与一体,是井下监测、系统备用电源都一体化解决方案。
DXJL3072/220J(A)矿用隔爆兼本安型锂离子蓄电池电源(以下简称电源)是融合了隔爆技术、开关电源技术和 UPS 技术的高科技产品,有多路多电压输出,针对客户需要调整输入及输出组数。
另外该电源具有启动快、保护功能齐全的特点,故障报警时液晶屏上有明确的报警显示,并显示报警箱号及故障类型。出现故障后有报警提示或停止运行,待故障解除后电池箱仍能正常运行。BMS实时高精度监测电芯电压、电池组总压、电芯温度、充放电电流等参数,实时高精度电池组剩余电量(SOC)估算、电池健康状态(SOH)估算,具备电芯均衡功能及断线检测功能,可靠的充放电过欠压、高低温、过流,及短路保护。
外部交流供电停止后,不间断切换成电池供电模式,由16串锂电池供电(单体电池放电电压控制在2.8-3.65V)。当外部交流电源接通后,系统自动切换到充电模式(具有均衡充电功能),同时由逆变旁路输出。
二、产品适用范围
1、煤矿监测监控系统
2、井下通信照明
3、照明系统
4、井下供电控制系统
5、井下语音扩播通讯系统
6、井下应急通讯
7、井下其他用电
8、避难硐室
三、性能特点
1、支持交流127V、7路井下输出电压和1路交流220V输出
2、电源隔离,优化输出电源,隔离电网中的污染源
3、内部模块化设计,无缝式备用电池切换
4、智能电池管理系统,锂电池寿命长
5、输出不间断高质量稳压电能
6、网络化管理平台设计,实现远程监管等功能
7、过温保护、过充保护、过放保护、充电过流保护、输出短路保护、过流保护等
8、备用电源一体化解决方案,大大简化系统结构、节约成本
9、6小时充满,可储存约3度电。
四、产品参数
项目 | 内容 | 项目 | 内容 |
额定电压 | 51.2V | 额定容量 | 60Ah |
成组方案 | 16 节串联 | 单体电池型号 | LFL2-60 |
充电上限总电压 | 58.4V( 单 体 3.65V) | 放电下限总电压 | 44.8V( 单 体 2.8V) |
额定充电电流 | 10A | 额定放电电流 | 30A |
SOC 工作范围 | 20%~100% (80%DOD) | EMC | 满足 GB/T18387-2001 |
外形尺寸 | 930×642×862 (mm) | 重量 | 286Kg |
冷却方式 | 自然冷却 | 防护等级 | IP54 |
工作环境温度 | 放电: -20℃~50℃ 充电: 0℃~50℃ | 相对湿度 | ≤95% |
