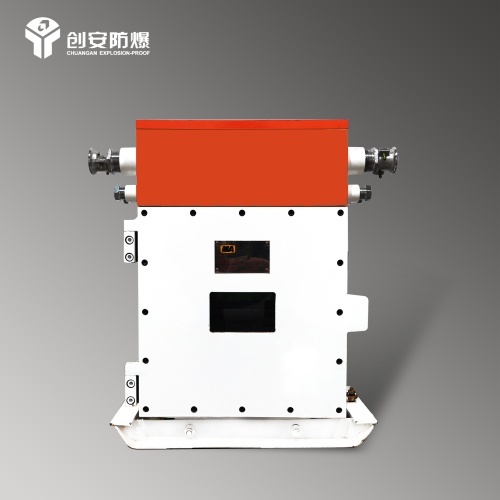

DZB-1140(660、380、127)L漏电试验电阻箱

     一、产品介绍

DZB-1140(660、380、127)L漏电试验电阻箱采取PLC控制、实验电阻集成在电阻箱内部通过载波技术传输数据，操作人员在变电所内用遥控器操作即可完成整个试验，且人员不用接触设备外壳，消除了传统试验方式的隐患，更安全可靠。

远端漏电试验装置确保井下低压供电线路、设备正常运行，当发生意外挤压或碰撞等不确定因素导致漏电发生时，井下低压总检漏保护装置、分支路检漏保护装置能够迅速可靠动作，起到漏电跳闸保护功能，确保人身安全，防止设备损伤扩大，杜绝其他次生事故的发生。

DZB-1140(660、380、127)L漏电试验电阻箱，操作人员在遥控发送器上单击“停电”按钮进入远端漏电试验测试状态，进入测试状态后有效时间60秒，长按“7”号按钮3秒，电阻箱接收到时控制信号后，对主馈电进行漏电试验。电阻接通后延时自动断开，漏电测试完毕。

二、适用范围

用于线路漏电试验，对线路保护的馈电开关进行漏电保护可靠性测试。可现场远程操作测试，并获取测试结果。

三、优势特点

1、可对移动变电站的负荷侧末端、馈电开关的负荷侧末端进行模拟漏电保护和漏电闭锁试验，对磁力启动器的负荷侧末端（如电机的接线腔）进行模拟漏电闭锁试验，对井下电气设备漏电保护装置动作是否可靠进行检验。

2、该装置操作方便，可实现1托5从站操作，安装后由专职电工一人在变电所内用遥控器操作即可完成整个试验,试验更方便，更安全。

3、作业过程中不必打开开关上腔接线，操作全程不需要接线或接电阻，试验电阻集成在试验装置内部，只需使用遥控器操作即可。

4、不仅可以试验上一级馈电开关的漏电保护是否有效， 还可以通过显示屏调出漏电跳闸的时间，能更真实地了解上一级馈电开关的漏电保护装置动作情况。

5、DZB-1140(660、380、127)L漏电试验电阻箱能安全方便的进行漏电试验，使线路漏电保护灵活可靠，避免人身触电事故、瓦斯煤尘爆炸、引爆电雷管等事故的发生，保证煤矿低压供电安全可靠。

6、对127V、380V、660V、1140V线路漏电电阻接地试验，使供电系统漏电试验更加方便可靠。

7、产品体积小、重量轻，动作灵敏可靠，可重复利用，井下电气设备搬家倒面过程中，该设备拆卸安装简单。

8、可以观察漏电保护动作时间，及时判断漏电保护动作时间是否满足要求。

9、配FYF50   （315MHz）矿用本安型遥控发送器，使用遥控器对电阻箱操作。

10、配备通讯接口，可供后期集控使用。

四、技术参数

试验装置由FYF50矿用本安型遥控发送器、DZB-1140(660、380、127)L隔爆型漏电试验电阻箱组成。

1、FYF50矿用本安型遥控发送器

防爆型式：矿用本质安全型；防爆标志：Ex ib I Mb

2、DZB-1140(660、380、127)L矿用隔爆型漏电试验电阻箱（一套）

防爆型式：矿用隔爆型；防爆标志：Ex db I Mb

五、使用操作说明

1、使用前先确定遥控器背面遥控号和主站上显示遥控号是否一致，一致后才能有效操作！！！

2、单击“停电”按钮后进入远端漏电试验测试状态，主站屏幕显示“请尽快完成远端漏电试验”。进入测试状态后有效时间60秒，超时以后需要再次单击“停电”按钮进入测试状态。单击“清除”按钮可以直接取消测试。

3、进入测试状态后，按住器“1-5键3秒才能控制对应分站执行相应动作。

4、进入远端漏电测试状态后，按住遥控器“7”键3秒后，对主馈电进行漏电试验。

5、按住遥控器“查询”键2秒进行翻页操作，可以查看试验记录及返回主界面。

6、按住遥控器“清除”键3秒对试验记录进行清除。

7、单击遥控器“清除”键可以清除“远端漏电试验”的测试状态。

8、连续单击遥控器“清除”键5次（每一次按键间隔要少于1s）可以对主站显示的试验电压和试验电阻进行切换显示。
