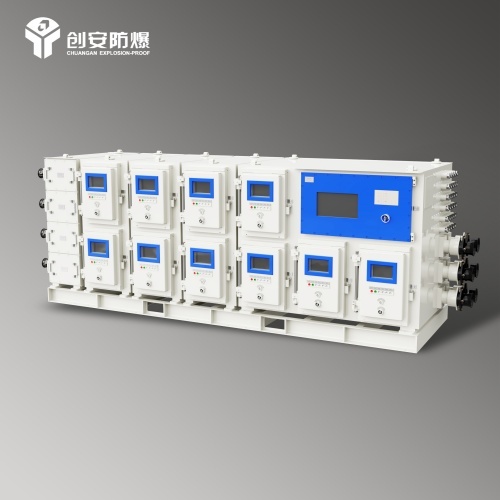

矿用隔爆兼本质安全型永磁真空组合馈电开关

KJZ12-2000/1140（660)YGL-10,8,6,4,2,

工作电流分配:

产品用途 :

本系列产品适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，对三相中性点不接地的额定电压1140(660.380)V，额定频率50Hz，额定总电流至2000A，可输入电压三路分别为1140V、660V、380V；**可至2-10回路输出，适用于煤矿井下多台馈电开关、进线、联络柜、电磁起动器、照明信号保护器等多种供电设备同时存在的场合，支路真空断路器采用一体式电动抽屉模块结构，实现与主回路电源隔离功能，各支路为独立的隔爆腔体，无需停上级电源，即可检修故障支路，可根据需要任意组合。且一台组合开关就可取代多台供电设备，节省了设备空间，利于标准化与智慧化矿山的建设。

主要特点：

1、各回路断路器采用永磁一体式电动抽屉模块结构；当模块在分闸状态下不开防爆门，可将模块退至主回路安全距离，以实现隔离开关功能，维修更换方便；电动手车与模块、前门开合及电源开关均设有可靠的机械电气联锁装置，模块在运动状态下不能合闸，防止出现误操作送电，有效保护动静触头不受电弧伤害

2、积木模块式设计：具有体积小、重量轻、故障率低、分断速度快等优点；可多种混组合模块

3、每路采用独立隔爆腔，腔体门可独立开闭，方便维护和检修；其中任意一路出现故障不影响其他回路正常供电，每回路可以随意更换模块恢复供电，检修时不会相互影响。

4、通过电动/手动控制可实现模块与主回路隔离，不需停前级电源即可进行检修。

5、双屏双待:配置15英寸真彩宽屏多回路实时信息查询和参数设置，另配置4英寸的汉显小屏可单回路实时显示所有信息，真正实现双屏双待，做到工作显示的互备功能。

6、模块配备无线温控探头，双屏保护器实时显示每路触头的温度。

7、视频监控动触头，各回路内部配置高清摄像仪，还可进行回放，可远程观看隔离开关分合闸状态和内部情况。可直接观察断路器触头离开主回路的安全距离，看到明显断点使装置更加安全可靠。

8、具有电气机械闭锁有效的解决带电插拔隔离，具备手动机械脱扣功能，可对每个回路分别进行手动强制脱扣，避免电气故障时，能可靠切断负载。

9、具有高精度电度计量功能，各分馈回路具备独立的保护专用计量模块，使用户设备能实施用电量考核。

10、组合开关各单元模块及主控之间全部采用光纤总线通讯方式，通讯速率高，实时响应快，抗干扰能力强。

11、每个单元均配置独立微电脑智能保护。采用了DSP高速数字处理器，双核32位保护系统精度高，动作速度快。

12、可选择RS485接口、CAN接口、以太网、光纤接口、4G/5G/WiFi与监控系统通讯及NFC/蓝牙的连接，实现遥测，遥信，遥调，遥视，遥控，遥试（远程试验）等六遥功能。还可实现手机终端远程操作查看，实现无人值守达到供电设备自动化。

13、具备UPS备用电源应急供电方式，当电源或开关发生故障时，能有效地不间断持续控制回路供电4个小时以上，可进所有动作操作。

14、主控屏采用本安数字键盘+触摸式鼠标设定参数，操作方便快捷。

15、母线设计全部采用铜排连接。通断电流大，固定式空间大散热好。铜排外层均套有10KV绝缘护套，母排连接处都有专用高压护套。结构整齐美观；

16、具备长距离相敏短路保护和末端短路保护功能，还具有防越级跳闸功能保护，故障判断更加准确、可靠。

17、具有掉电保存功能，所有数据掉电不丢失,有多级用户密码保护及超级工程师密码保护。

技术参数：
