产品简介：

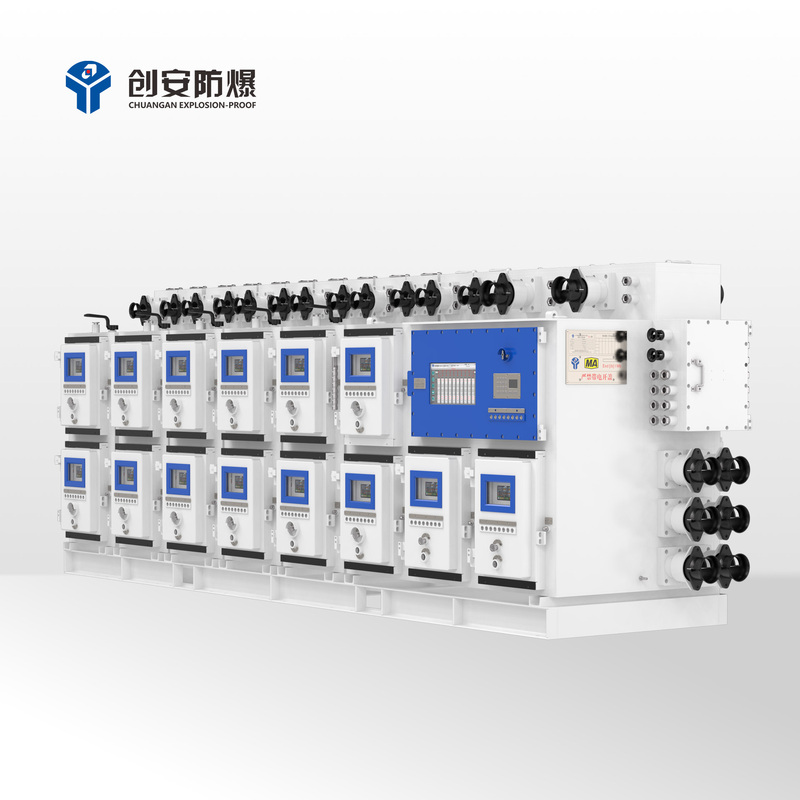

K1Z13系列矿用隔爆兼本质安全型永磁真空组合馈电开关是一款专为煤矿井下设计的智能配电设备，适用于含有甲烷、煤尘等爆炸性气体的危险环境。该产品采用模块化组合设计，集成多回路供电功能于一体，具备高安全性、智能化管理和便捷维护等特点，支持1140V/660V多电压等级工作，广泛用于煤矿井下的供电系统。

产品特点：

· 采用永磁一体式电动抽屉模块结构，具备机械电气联锁功能防止误操作；

· 内置高清摄像仪，实时监控动触头状态，确保可见断点；

· 具备电气机械闭锁、手动强制脱扣功能，支持长距离与末端短路保护；

· 各回路独立隔爆腔体，故障支路可单独检修而不影响其他回路供电；

· 支持电动/手动控制模块与主回路隔离，无需停上级电源即可进行维修；

· 主控屏支持USB本安键盘参数设置，15英寸彩屏+4英寸汉显双屏设计，实现多回路信息同步显示与互备；

· 模块化积木式设计，支持多模块灵活组合，便于扩展与维护；

· 具备电度计量功能，支持各分回路独立用电考核；

· 支持以太网、光纤、NFC/蓝牙等多种通讯方式，实现“六遥功能（遥测、遥信、遥调、遥视、遥控、遥试）；

· 可与地面监控系统联动，支持手机终端远程操作，实现无人值守。

技术参数：

额定电压：1140V/660V

额定总电流：≤3200A

操作方式：电动合闸、电动分闸、手动急停分闸

单回路额定电流：1000、800A/630、500A/400、200A

额定短路开断电流：15-20kA(有效值)/12.5-15kA(有效值)/7.5-9kA(有效值)

回路数量：4、6、8、10、12、14路可选配（馈电+起动组合+照明）

单元形式：抽屉模块

隔离方式：手动/电动隔离，视频可视断点

组合方式：400-1000A馈电、4-10KVA/127V照明、80-400起动器单元可选配

类型：1、总/分；2、分/分

控制方式：就地控制、远方控制、网络控制

显示屏：双屏双待公共15英寸及4.5英寸中文彩色液晶屏

试验功能：短路试验、漏电试验、漏闭试验

引入装置：压盘式/电缆连接器

本安先导参数：Uo:15.7V-AC/6.9V-DC；Io:16mA-AC/6mA-DC；

通讯接口：RS-485、CAN、以太网、4G15G/WIFI
