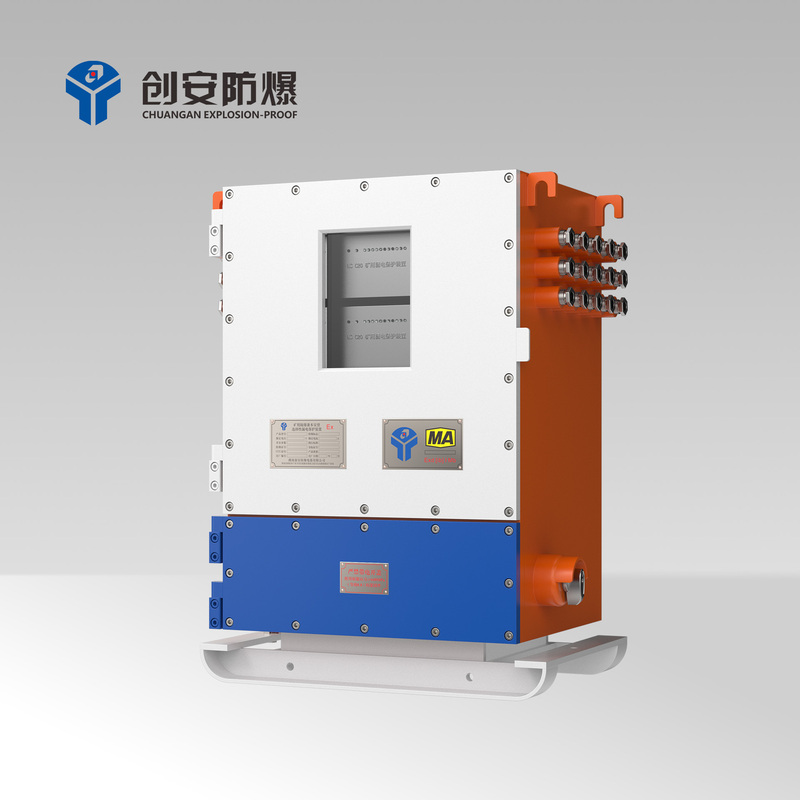

产品简介

适用于矿山井下10kV / 6kV / 3kV（高压型号）、400V / 660V / 1140V（低压型号）的电压等级、中性点不接地电压系统，可有效解决矿井电网单相接地故障选线问题，是构建智慧矿山电网安全防护体系的关键设备。

功能特点

· 故障定位：监测电网漏电故障，并定位故障所在线路

· 漏电预警：捕捉瞬时性漏电现象，并预警

· 通信功能：具有 RS485 和以太网光纤接口

· 故障录波：装置记录每次漏电过程的故障波形

· 备用电源：具有备用电源功能，外部电源掉电可继续工作

技术参数

产品型号：ZJL-10(6)、ZJL-1140(660)

工作电压：AC 127V / 220V

整机功耗：< 30W

零序电压范围：1 ~ 100V

零序电流范围：0.5 ~ 80A

时间定值：0s ~ 2h

监控容量：2路总馈 + 22路分馈

光纤接口：2路，100Mbps，**10km

以太网电口：6个，100Mbps，**传输10m

RS485接口：1路9600/19200/38400 bps，**1km

后备电池：磷酸铁锂电池，额定182.4Wh

防爆等级：Ex db [ib Mb] I Mb

尺寸（宽×深×高）：620mm×410mm×810mm
