用途及使用范围

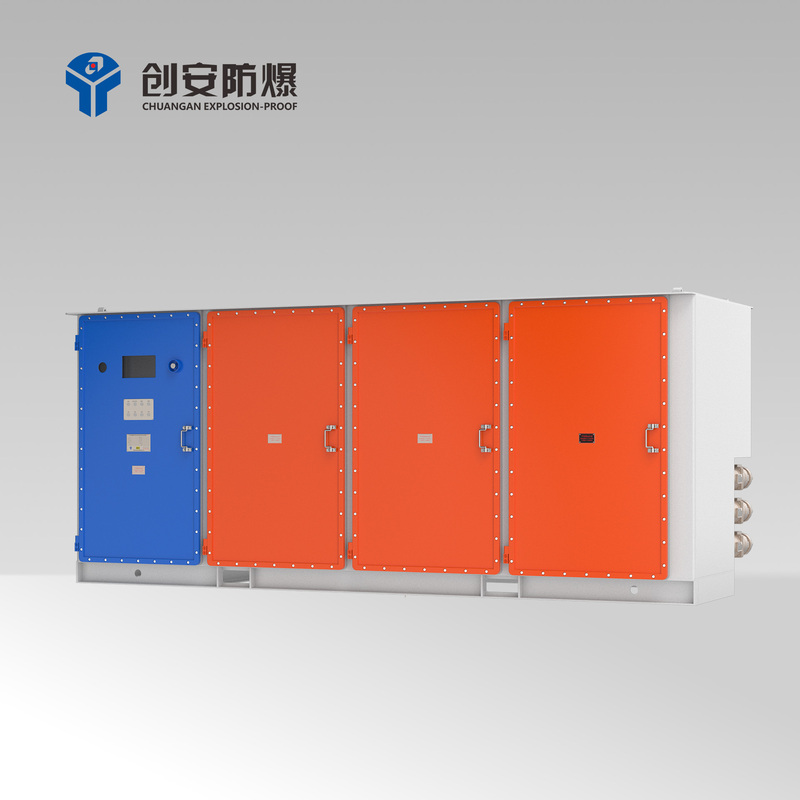

适用于具有煤尘和爆炸性气体的煤矿井下，对额定电压3.3kV、额定功率不超过1600kW的三相异步电动机或永磁同步电机进行控制。专为采煤工作面刮板输送机、转载机等重载设备设计，可同时满足重载启动、远程控制、高效散热等严苛要求。提供单机、两组合、三组合三种配置模式。

功能特点

· 低频启动转矩高达额定值的220%，可满足刮板机、皮带机等重载启动需求。

· 多电机驱动采用主从控制，功率动态不平衡度小于2%，避免负载不均引发的电机烧毁或断链事故。

· 动力线缆、控制线缆采用快插方式，提高接线效率。

· 变频系统保护功能完善，具备过载、短路、过/欠压、接地、缺相、漏电闭锁、过温、流量低、液位低等保护功能。

· 针对井下长距离（4000米以上）工况，采用独有NPC三电平技术降低电压反射，配合矢量控制与低频力矩提升，实现0~2Hz低频段2倍以上额定力矩输出。

· 支持自供水与自流水两种水冷方式，自供水为封闭循环系统，水质可控、省水、维护成本低；自流水为开式直流系统，前期成本低，可根据现场条件灵活选配。

· 配备10寸中文彩色显示屏，设有电压指示灯观察窗，支持RS485、CAN、光纤等多种通信方式。

· 采用先进的三电平拓扑结构，整机功率单元采用低杂散电感布局，谐波低，稳定性好，抗干扰能力性能强。

· 采用共整流模式，变频器结构化，维修简单快捷，采用寿命长、耐压更高、免维护的无极性薄膜电容。

型号参数
